Кабели контрольные

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств.
Контрольные кабели применяются для устройств сигнализации, контроля, управления, релейной защиты и т.п.
номинальное переменное напряжение частотой до 100 Гц 660 В
номинальное постоянное напряжение 1000 В
испытательное переменное напряжение 50 Гц, 5 мин 2500 В
макс. рабочая температура жилы + 70?С
температура окружающей среды -50/+50?С
влажность воздуха при 35?С 98%
монтаж при температуре, не ниже -15?С
строительная длина, не менее 150 м
срок службы, не менее:
- при открытой прокладке и в земле
- в помещениях, каналах и туннелях

15 лет
25 лет
гарантийный срок эксплуатации 3 года
КВВГ
1. токопроводящая жила
2. изоляция
3. оболочка
КВБбШв
1. токопроводящая жила
2. изоляция
3. разделительный слой
4. броня
5. битум
6. пленка ПЭТ
7. шланг

кабели силовые
с ПВХ изоляцией

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках.
номинальное переменное напряжение частотой до 50 Гц 0,66 кВ 1,0 кВ 6,0 кВ
максимальное переменное напряжение частоты 50 Гц 0,72 кВ 1,2 кВ 7,2 кВ
испытательное переменное напряжение 50 Гц, 10 мин 3,0 кВ 3,5 кВ 15,0 кВ
сопротивление изоляции при температуре +70?С, не менее 0,005 МОм х 0,05 км
макс. рабочая температура жилы + 70?С
температура жил при работе в аварийном режиме +50?С
макс. температура короткого замыкания в течение 4 сек. +160?С
температура окружающей среды -50/+50?С
влажность воздуха при 35?С 98%
монтаж при температуре, не ниже -15?С
радиус изгиба кабелей, [наружных диаметров]
одножильных
многожильных

10
7,5
строительная длина, не менее:
сечение основных жил до 16 мм2
сечение основных жил 25-70 мм2
сечение основных жил 95 мм2 и выше

450 м
300 м
200 м
срок службы 30 лет
гарантийный срок эксплуатации 5 лет
ВВГз
1. токопроводящая жила
2. изоляция
3. сердечник
4. заполнение
5. оболочка
кабель ввг
ВВГ
1. токопроводящая жила
2. изоляция
3. обмотка
4. оболочка
кабель авббшв
АВБбШв
1. токопроводящая жила
2. изоляция
3. поясная изоляция
4. броня
5. битум
6. лента ПЭТ
7. шланг

кабели силовые
с изоляцией из сшитого полиэтилена

номинальное переменное напряжение частотой до 50 Гц 0,66 кВ 1,0 кВ
максимальное переменное напряжение частоты 50 Гц 0,72 кВ 1,2 кВ
испытательное переменное напряжение 50 Гц, 10 мин 3,0 кВ 3,5 кВ
сопротивление изоляции при температуре +90?С, не менее 50 МОм х км
макс. рабочая температура жилы + 90?С
температура жил при работе в аварийном режиме +130?С
макс. температура короткого замыкания в течение 4 сек. +250?С
температура окружающей среды -50/+50?С
влажность воздуха при 35?С 98%
монтаж при температуре, не ниже -15?С
радиус изгиба кабелей, [наружных диаметров]
одножильных
многожильных

10
7,5
строительная длина, не менее:
сечение основных жил до 16 мм2
сечение основных жил 25-70 мм2
сечение основных жил 95 мм2 и выше

450 м
300 м
200 м
срок службы 30 лет
гарантийный срок эксплуатации 5 лет
ПвВГ
1. токопроводящая жила
2. изоляция из сшитого полиэтилена
3. заполнение из кабельной пряжи, резины или другого материала
4. скрепляющая лента из нетканого полотна
5. оболочка из ПВХ пластика
АПвБбШп
1. токопроводящая жила
2. изоляция из сшитого полиэтилена
3. поясная изоляция
4. скрепляющая лента из нетканого полотна
5. поясная изоляция из полиэтилена
6. броня из двух стальных лент
7. битум
8. обмотка из полиэтилентерефталатной пленки
9. оболочка из полиэтилена

кабели силовые
с изоляцией из сшитого полиэтилена на напряжение 10 кВ

номинальное переменное напряжение частотой до 50 Гц 10 кВ
рабочая температура жилы +90?С
допустимый нагрев жил при работе в аварийном режиме +130?С
макс. температура жил при коротком замыкании +250?С
эксплуатация при температуре окружающей среды
для кабелей ПвВ, АПВв, ПвВнг-LS, АПвВнг-LS
для кабелей ПвП, АПвП, ПвПу, АПвПу

-50/+50?С
-60/+50?С
монтаж без предварительного подогрева при температуре не ниже
для кабелей ПвВ, АПВв, ПвВнг-LS, АПвВнг-LS
для кабелей ПвП, АПвП, ПвПу, АПвПу

-15?С
-20?С
радиус изгиба кабелей, [наружных диаметров] 15 (7,5*)
строительная длина не менее 1050 м
срок службы 30 лет
гарантийный срок эксплуатации 5 лет
АПвП2Г
1. алюминиевая или медная токопроводящая жила
2. экран по жиле из полупроводящего сшитого полиэтилена
3. изоляция из сшитого полиэтилена
4. экран по изоляции из полупроводящего сшитого полиэтилена
5. водоблокирующий слой
6. экран из медных проволок
7. водоблокирующий слой
8. слой алюмополимерной ленты
9. оболочка из полиэтилена

Провод силовой
с резиновой изоляцией

номинальное переменное напряжение частотой до 50 Гц 0,66 кВ
номинальное постоянное напряжение 1,0 кВ
испытательное переменное напряжение 50 Гц, 10 мин 3,0 кВ
макс. рабочая температура жилы +70?С
макс. температура короткого замыкания в течение 4 сек. +200?С
температура окружающей среды
-50/+50?С
влажность воздуха при 35?С 98%
монтаж при температуре не ниже -15?С
радиус изгиба кабелей, [наружных диаметров]:
одножильных
многожильных

10
7,5
строительная длина, не менее 125 м
срок службы 30 лет
гарантийный срок эксплуатации 3 года
НРГ
1. токопроводящая жила
2. обмотка
3. изоляция
4. обмотка
5. оболочка

кабели силовые
с пропитанной бумажной изоляцией

номинальное переменное напряжение частотой до 50 Гц 1,0 кВ 6,0 кВ 10,0 кВ 20,0 кВ 35,0 кВ
номинальное постоянное напряжение 2,5 кВ 15,0 кВ 25,0 кВ 50,0 кВ 87,5 кВ
испытательное переменное напряжение 50 Гц 4,0 кВ 17,0 кВ 25,0 кВ 50,0 кВ 88,0 кВ
электрическое сопротивление изоляции, не менее 100 МОм х км 200 МОм х км 200 МОм х км 200 МОм х км 200 МОм х км
максимальная рабочая температура жилы 80°С 65/80°С 60/70°С 65°С 65°С
максимальная рабочая температура жилы при перегрузке 105°С 90/105°С 80/90°С
максимальная температура короткрго замыкания 250°С 200°С 200°С 130°С 130°С
влажность воздуха при температуре 35?С 98%
монтаж при температуре, не менее 0?С
радиус изгиба кабелей, не менее [наружных диаметров]
с алюминиевой оболочкой25
одножильных со свинцовой оболочкой 25
многожильных со свинцовой оболочкой 15
строительная длина
сечение жил до 70 мм2
сечение жил 95 и 120 мм2
сечение жил 150 мм2 и более

300-450 м
250-400 м
200-350 м

250 м
250 м
250 м
срок службы 30 лет
гарантийный срок эксплуатации 4,5 года
АСШв-6
1. токопроводящая жила
2. фазная изоляция
3. заполнение
4. поясная изоляция
5. экран
6. свинцовая оболочка
7. подслой
8. оболочка
кабель асбл
АСБл
1. токопроводящая жила
2. фазная изоляция
3. заполнение
4. поясная изоляция
5. экран
6. свинцовая оболочка
7. подушка
8. броня
9. наружный покров

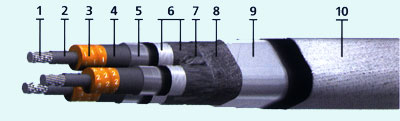

АОСБ-35
1. токопроводящая жила
2. экран
3. фазная изоляция
4. экран
5. свинцовые оболочки
6. защитный слой
7. заполнение
8. пдушка
9. броня
10. наружный покров

кабели маслонаполненные

Применяются для вывода мощности от энергоблоков электростанций к открытым распределительным устройствам, для глубокого ввода электроэнергии в города там, где сооружение питающих линий воздушного исполнения затруднительно или невозможно. Маслонаполненные кабели прокладываются в земле (в троншеях), под водой, в каналах зданий и тоннелях.
кабельная линия высокого давления
1. токопроводящая жила
2. экран из полупроводящей бумаги
3. изоляция бумаги
4. экран из полупроводящей бумаги, металлизированной бумаги и медной перфорированной ленты
5. проволоки скольжения
6. масло под давлением
7. стальной трубопровод
кабель низкого давления в свинцовой оболочке
1. маслопроводящий канал
2. токопроводящая жила
3. экран из полупроводящей бумаги
4. изоляция из бумаги
5. экран из полупроводящей бумаги и медной ленты
6. свинцовая оболочка
7. упрочняющий покров
8. наружный покров

кабели для погружных электронасосов

Кабели предназначены для питания погружных электродвигателей. Максимальное рабочее напряжение переменного тока номинальной частоты 50Гц - 3300 В. Кабели могут эксплуатироваться в среде скважинной жидкости с газовым фактором не более 0,5 м3/кг и при гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л
минимальный радиус изгиба кабеля не менее 380 мм
номинальная строительная длина
при сечении 10 мм2
КПБП, КПБК 1200 м, 1300 м, 1400 м, 1500 м, 1700 м
при сечении 16 мм2
КПБП1100 м, 1200 м, 1300 м, 1400 м, 1600 м, 1700 м
КПБК1100 м, 1200 м, 1400 м, 1600 м, 1700 м, 1900 м
при сечении 25 мм2
КПБП, КПБК 1000м, 1100 м, 1300 м, 1800 м
жила - медная проволока
изоляция - два слоя полиэтилена
подушка - нетканое полотно
броня - стальная оцинкованная лента

кабели для сигнализации и блокировки

Кабели предназначены для электрических установок железнодорожной сигнализации и блокировки, пожарной сигнализации и автоматики с номинальным переменным напряжением 380 В, для прокладки в земле (траншеях) - СБПу; в помещениях, сухих каналах и туннелях - СБВГ, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
рабочее напряжение 380 В
строительная длина не менее 300 м
жила - медная проволока
изоляция - полиэтилен
оболочка - двухслойная из полиэтилена - СБПу, ПВХ пластикат - СБВГ

провода для электрифицированного транспорта

Провод предназначен для фиксированного монтажа и монтажа с ограниченной подвижностью для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.
рабочее напряжение 1000 В, 3000 В, 4000 В
жила - медная мягкая проволока
изоляция - резина
оплетка - синтетические нити

кабели телефонные городские

Кабели предназначены для эксплуатации в местных телефонных сетях с номинальным переменным напряжением до 140 В и с постоянным 200 В
строительная длина, не менее:
с числом пар до 20 500
от 20 до 50 400
от 50 до 150 300
от 150 до 200 250
электрическое напряжение токопроводящих жил на 1 км
диаметром 0,4 мм 139?9 Ом
диаметром 0,5 мм 90?5.96.0 Ом
электрическое сопротивление изоляции на 1 км, не менее 6500 МОм
рабочая емкость на 1 км 45?5 нФ
жила - медная проволока
изоляция - полиэтилен
поясная изоляция - пленка ПЭТ-Э
экран - алюминиевая фольга
оболочка - полиэтилен

провода для электрических установок

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В), частотой до 400 Гц или постоянное напряжение до 1000 В
строительная длина, не менее: 100
температура для эксплуатации до -50?С
жила - медная или алюминиевая проволока
изоляция - ПВХ пластикат

провода и шнуры соединительные

Провода и шнуры предназначены для присоединения машин и приборов бытового назначения к сетям номинальным переменным напряжением 380/380 В; ПВС, ПРС - 380/660 В.
строительная длина, не менее: 50
условия эксплуатации от -25 до +40?С
жила - медные проволоки
изоляция - ПВХ пластикат для ПВС, ШВП-2, ШВЛ, ШВВП, резина для ПРС
оболочка - ПВХ пластикат для ПВС, ШВП-2, ШВЛ, ШВВП, резина для ПРС

проводане изолированные для воздушных линий электропередачи

Провода применяются для передачи электрической энергии в воздушных электрических сетях в атмосфере воздуха типов 1 и 2 при условии содержания в атмосфере сернистого газа не более 1,5мг/м3, на суше всех макроклиматических районов
длительно - допустимая температура проводов в процессе эксплуатации не должна превышать 90?С
жила - скрученная из алюминиевых проволок для А;
скрученная из алюминиевых проволок со стальным сердечником для АС

Самонесущие изолированные провода

Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.
Климатическое исполнение - УХЛ, категории размещения - 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.
В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.
1. фазная токопроводящая жила из алюминия, многопроволочная, уплотненная
2. нулевая несущая жила из алюминиевого сплава АВЕ или сталеалюминиевая, многопроволочная, уплотненная
3. изоляция:
- светостабилизированного термопластичного полиэтилена (LDPE) для проводов СИП-1, СИП-1А, СИП-4;
- светостабилизированного сшитого полиэтилена (XLPE) для проводов СИП-2, СИП-2А, СИП-3, СИП-5
Преимущества СИП
  • При равнозначных капиталовложениях, ЛЭП с СИП требуют меньших эксплутационных расходов.
  • Уменьшение ширины вырубаемой просеки при строительстве ЛЭП в лесных массивах.
  • Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями.
  • Возможность монтажа ЛЭП по фасадам зданий, что может исключить установки части опор, загромождающих тротуары, возможна прокладка полностью или частично скрытой сети, облегчается присоединение ответвлений в здания.
  • Уменьшение безопасных расстояний до зданий и других инженерных сооружений (электрических, телефонных, воздушных линий).
  • Высота над уровнем земли - 4 метра, для неизолированных проводов - 6 метров.
  • Исключена возможность короткого замыкания между проводами фаз и на землю.
  • Исключение опасности возникновения пожаров в случае падения проводов на землю.
  • Высокая безопасность обслуживания - отсутствие риска поражения при касании фазных проводов, находящихся под напряжением.
  • Меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры.
  • Снижение падения напряжения вследствие малого реактивного сопротивления.
  • Сокращение объемов аварийно-восстановительных работ.
  • Простота ремонтов, особенно при работах под напряжением.
  • Снижение вероятности хищения электроэнергии и разрушения ЛЭП.
  • Безопасность работ в близи ЛЭП.
По требованию заказчика провода марок СИП-1, СИП-1А, СИП-2 и СИП-2А могут поставляться с дополнительными изолированными жилами сечением 16 или 25 мм2 для подключения цепей освещения.


провод СИП | Кабель КГ | Кабель СБЛ | Кабель АПВПУГ | ВВГ | Кабель ААШв | Кабель АВБбШв | Кабель ААВГ | Кабель ВБбШв | Кабель АПвБбШП | Кабель ААБл

Адрес: Каширское шоссе д.144/1, М Домодедовская    тел: (499) 707 16 12 - многоканальный
